Автоматические выключатели Compact NSX на токи 100-630А для сетей постоянного тока

Компания Schneider Electric расширяет гамму автоматических выключателей Compact NSX 100-630А. Теперь в линейке выключателей в литом корпусе становятся доступны аппараты на постоянный ток. Большинство аксессуаров и вспомогательных устройств переменного тока автоматических выключателей Compact NSX могут быть использованы в сетях постоянного тока.


Гамма Compact NSX DC стала более насыщенной и в предложении появляются новые автоматические выключатели с отключающей способностью 36 kA.

Выключатели Compact NSX DC могут оснащаться коммункационными опциями для интеграции в сеть Modbus.

Выключатели Compact NSX DC на токи 100-630А заменяет существующую серию Compact NS, поставки которой прекращены в сентябре текущего года.

Выключатели Compact NSX DC могут быть заказаны только в сборе, для этого необходимо указать референс из каталога, либо по опросному листу в случае, когда выключатель оснащается дополнительными вспомогательными устройствами. Обращаем ваше внимание, что коммутационные блоки и расцепители отдельно не продаются.

Подробную информацию о выключателях Compact NSX DC вы сможете найти в обновленном каталоге Compact NSX, который будет доступен в конце года, и отдельной брошюре «Автоматические выключатели низкого напряжения Compact NSX 100-630A для сетей постоянного тока» (электронная версия будет размещена на сайтах в начале ноября).
Краткая инорфмация о выключателях Compact NSX 100-630А для сетей постоянного тока.
Автоматические выключатели Compact NSX постоянного тока используются для защиты электроустановок, а также осуществляют управление ими в сетях низкого напряжения. Данные автоматические выключатели устанавливаются в распределительных щитах в качестве вводных и отходящих аппаратов.
Основные технические характеристики:

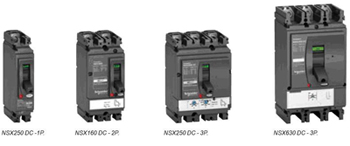

Широкий выбор модификаций выключателей, подходящих для разных применений:
1, 2, 3 и 4 – полюсные выключатели на токи до 160 A
3 и 4 - полюсные выключатели на токи от 250 до 630 A
4 модификации по отключающей способности: F, N, M, S:
- модификация F
1-полюсном исполнении для сетей ≤ 250 В
- 36 kA в 2-полюсном исполнении для сетей ≤ 500
- 36 kA в 3 или 4-полюсном исполнении для сетей ≤ 750В
- модификация N
- 50 kA kA в 1-полюсном исполнении для сетей ≤ 250 В
- модификация M
- 85 kA kA в 1-полюсном исполнении для сетей ≤ 250 В
- 85 kA kA в 2-полюсном исполнении для сетей ≤ 500
- модификация S
- 100 kA kA в 2-полюсном исполнении для сетей ≤ 500
- 100 kA в 3 или 4-полюсном исполнении для сетей ≤ 750В
ограниченное количество типоразмеров: наличие всего двух межполюсных расстояний (35 и 45 мм) упрощает установку аппаратов в щиты, в корпуса оборудования и т.д.;
аксессуары для последовательного или параллельного соединения полюсов аппарата, а также дополнительные элементы золяции адаптированы к особенностям сети постоянного тока;
стационарное и выдвижное исполнения (3 и 4-полюсные аппараты – тип DC).
Предельная отключающая способность Icu при напряжении 250 В на полюс и L/R = 15 мс(1) (1 полюс: 250 В, 2 полюса: 500 В, 3 полюса: 750 В).

Автоматические выключатели Compact NSX уже доступны для заказа. Обратитесь к нашим менеджерам за более подробной информацией.
